مراحل اجرای سازه فلزی صنعتی

راهنمای کامل از فونداسیون تا نصب و تحویل پروژه

در حوزه مهندسی عمران و ساخت‌وساز مدرن، سرعت بالا، مقاومت ساختاری بی‌نظیر و قابلیت پیش‌ساختگی سبب شده است تا سازه‌های فلزی صنعتی به انتخاب اول کارفرمایان و کارخانجات تبدیل شوند. با این حال، دستیابی به یک پایداری سازه‌ای ایده‌آل و بهینه‌سازی هزینه‌ها، نیازمند درک دقیق و مهندسی‌شده از مراحل اجرای سازه فلزی صنعتی است.

در این مقاله تخصصی، فرآیند صفر تا صد اجرای این سازه‌ها را با تکیه بر آخرین هندبوک‌های طراحی انجمن سازه‌های فولادی آمریکا (AISC) و مقالات منتشر شده در ژورنال معتبر Journal of Constructional Steel Research (انتشارات  Elsevier) بررسی می‌کنیم.

۱. فاز صفر: مطالعات ژئوتکنیک و آماده‌سازی زمین (Site Preparation)

پیش از آنکه حتی یک قطعه فولادی به محل پروژه برسد، رفتار خاک بستر باید به دقت ارزیابی شود. طبق استانداردهای انجمن مهندسان عمران آمریکا (ASCE)، بررسی ظرفیت باربری خاک (Bearing Capacity) و تعیین تیپ خاک جهت مقابله با نیروهای لرزه‌ای الزامی است.

  • خاک‌برداری و تراز کردن بستر: زمین پروژه تا رسیدن به کدهای ارتفاعی مصوب در نقشه‌ها، خاک‌برداری و رگلاژ می‌شود.
  • تراکم خاک (Compaction): با استفاده از غلتک‌های سنگین، تراکم خاک به درصد مورد نظر در دفترچه محاسبات (معمولاً بالای ۹۵٪ پروکتور) می‌رسد تا از نشست‌های نامتقارن (Differential Settlement) سازه در آینده جلوگیری شود.

۲. اجرای فونداسیون و کارگذاری بولت‌ها (Foundation & Anchoring)

از آنجا که وزن سازه‌های فلزی صنعتی بسیار بالا بوده و نیروهای دینامیکی عظیمی (مانند جرثقیل‌های سقفی یا لرزش ماشین‌آلات) به پای ستون‌ها وارد می‌شود، طراحی و اجرای شالوده اهمیت حیاتی دارد. تحقیقات منتشر شده در ژورنال Steel and Composite Structures نشان می‌دهد که بیش از ۳۰ درصد از عیوب بعدی سازه‌های بلندمرتبه صنعتی، ناشی از خطای اجرای بیس‌پلیت‌ها و بولت‌هاست.

  • آرماتوربندی و قالب‌بندی: شبکه مش فولادی طبق نقشه‌های سازه‌ای بافته شده و قالب‌های پیرامونی مستقر می‌شوند.
  • نصب انکربولت‌ها (Anchor Bolts) و شابلون‌گذاری: بولت‌ها باید با دقت میلی‌متری در محل خود فیکس شوند. برای جلوگیری از جابجایی آن‌ها در زمان بتن‌ریزی، از صفحات شابلون (Templates) استفاده می‌شود.
  • بتن‌ریزی و عمل‌آوری: بتن با رده مقاومتی مشخص (مثلاً C30) ریخته شده و فرآیند کیورینگ (عمل‌آوری) آغاز می‌شود.



نکته اجرایی: یکی از رایج‌ترین خطاهای اجرایی در پروژه‌های سازه فلزی صنعتی، عدم کنترل مجدد موقعیت و تراز انکربولت‌ها پیش از گیرش نهایی بتن است. کوچک‌ترین جابه‌جایی در محل قرارگیری انکربولت‌ها می‌تواند در مرحله نصب ستون‌ها باعث بروز مشکلات هم‌راستایی، افزایش زمان نصب و نیاز به اصلاحات پرهزینه در کارگاه شود

۳. ساخت قطعات فولادی در کارخانه (Steel Fabrication)

یکی از بزرگ‌ترین مزایای سازه‌های فلزی، ساخت همزمان قطعات در کارخانه همگام با اجرای فونداسیون در سایت است که زمان‌بندی پروژه را به شدت کاهش می‌دهد. طبق دستورالعمل‌های کنترل کیفیت AISC:

  • برش‌کاری و شات‌پلاست: ورق‌های فولادی (اغلب از نوع ST37 یا ST52 بر اساس تحلیل سازه) با دستگاه‌های برش سی‌ان‌سی (CNC) برش خورده و جهت زدودن زنگار، عملیات شات‌بلاست روی آن‌ها انجام می‌شود.
  • مونتاژ اولیه و جوشکاری: قطعات ستون‌ها (H یا Box) و رفترها (Rafters) توسط جک‌ها مونتاژ شده و جوشکاری تحت نظارت بازرسان بین‌المللی (بر اساس استانداردهای AWS) انجام می‌گیرد.

۴. حمل، تخلیه و انبارداری قطعات (Logistics)

قطعات ساخته شده پس از تایید واحد کنترل کیفیت (QC)، کدگذاری (Marking) شده و به محل پروژه حمل می‌شوند. بر اساس توصیه‌های انجمن اروپایی سازه‌های فولادی (ECCS)، چیدمان قطعات در سایت باید به گونه‌ای باشد که دفرمه شدن یا آسیب به لایه‌های رنگ‌آمیزی اولیه (پرایمرها) به حداقل برسد.

۵. نصب اسکلت فلزی در محل پروژه (Steel Erection)

این مرحله ویترین اصلی پروژه است و نیاز به ماشین‌آلات سنگین (انواع جرثقیل‌ها) و اکیپ نصب مجرب دارد. مراحل نصب به ترتیب زیر جریان می‌یابد:

الف) نصب بیس‌پلیت‌ها و گراوت‌ریزی (Grouting)

صفحات ستون (Base Plates) روی انکربولت‌ها قرار می‌گیرند. برای تراز کردن دقیق آن‌ها از مهره‌های ترازکننده یا شیمز (Shims) استفاده می‌شود. سپس فاصله خالی زیر صفحه با گراوت پایه‌سیمانی پرمقاومت و بدون انقباض (Non-shrink Grout) پر می‌شود تا انتقال بار به فونداسیون به صورت یکنواخت صورت گیرد.

ب) برپایی ستون‌ها (Column Erection)

ستون‌ها توسط کابل‌های جرثقیل بلند شده، روی بولت‌ها هدایت و موقتاً با مهره‌ها فیکس می‌شوند. بلافاصله سیستم شاقول‌کاری جهت بررسی عمود بودن ستون‌ها اجرا می‌گردد.

ج) نصب تیرهای اصلی، رفترها و مهاربندها (Beams & Bracings)

پس از پایداری اولیه ستون‌ها، تیرهای اصلی و رفترهای سقف (در سوله‌ها) نصب می‌شوند. مهاربندها (بادبندهای سقف و دیوار) به سرعت اجرا می‌شوند تا به محض وزش باد، سازه دچار لرزش یا واژگونی نشود. تکیه بر راهنماهای انجمن Research Council on Structural Connections (RCSC) در این مرحله برای اتصالات پیچی الزامی است.

نکته کلیدی اتصالات: اتصالات یا به صورت جوشی در محل (با الکترودهای استاندارد) یا به صورت پیچی (توسط پیچ‌های پرمقاومت A325 یا A490 با گشتاور کنترل‌شده به روش Turn-of-nut) اجرا می‌شوند.

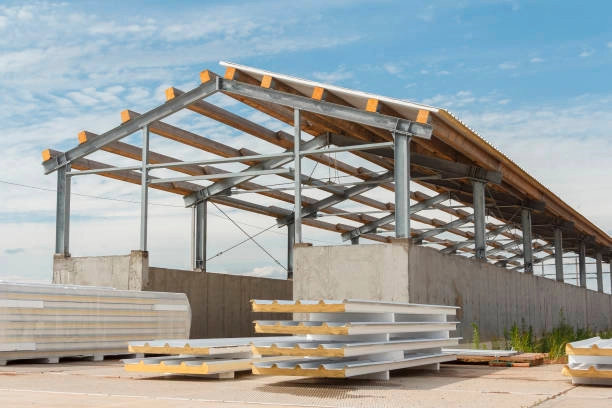

۶. نصب لاپه‌ها (Purlins) و سیستم پوشش سقف و بدنه

پس از اتمام ساختار اصلی اسکلت (اصطلاحاً استخوان‌بندی سازه)، نوبت به المان‌های ثانویه می‌رسد:

  • نصب پرلین‌ها (Purlins) و گرت‌ها (Girts): پروفیل‌های Z یا C شکل که وظیفه تحمل و انتقال بار پوشش سقف و دیوارها را به تیرهای اصلی دارند.
  • اجرای پوشش: بسته به کاربری کارخانه، از ساندویچ‌پنل‌های پلی‌یورتان یا ورق‌های گالوانیزه فرم‌داده شده همراه با پشم شیشه استفاده می‌شود.

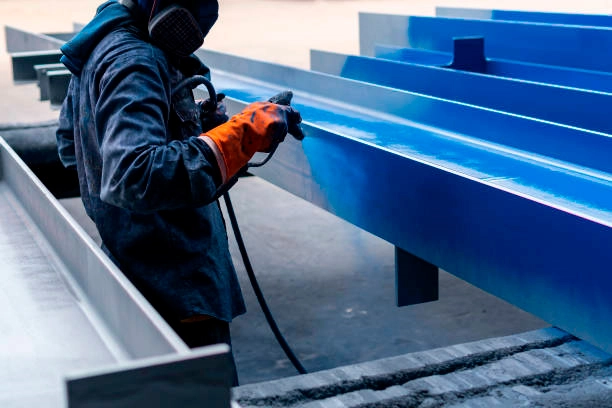

۷. کنترل کیفیت، رنگ‌آمیزی نهایی و تحویل پروژه (Inspection & Coating)

مقالات منتشر شده در مجله تخصصی Advanced Steel Construction، پایایی و عمر مفید یک سازه صنعتی مستقیماً به فاز پایانی اجرای آن بستگی دارد.

  • تست‌های غیرمخرب جوش (NDT): انجام تست‌های UT (التراسونیک)، PT (مایعات نافذ) یا RT (رادیوگرافی) روی جوش‌های حساس کارگاهی.
  • پوشش ضدخوردگی و رنگ‌آمیزی: اعمال لایه‌های رنگ نهایی (زینک ریچ اپوکسی و پلی‌یورتان) متناسب با شرایط اقلیمی منطقه جهت محافظت در برابر رطوبت و عوامل شیمیایی کارخانجات.

نتیجه‌گیری و گام بعدی در استراتژی

اجرای سازه فلزی صنعتی، یک زنجیره مهندسی دقیق است که هر حلقه آن (از آزمایش خاک تا آخرین لایه رنگ) بر کیفیت و پایداری نهایی سازه اثرگذار است. عدم رعایت استانداردها در هر یک از این گام‌ها می‌تواند هزینه‌های گزاف بازسازی را به همراه داشته باشد.

موفقیت یک پروژه سازه فلزی صنعتی تنها به کیفیت طراحی وابسته نیست، بلکه اجرای صحیح تمامی مراحل از مطالعات اولیه خاک و اجرای فونداسیون تا ساخت، نصب و بازرسی نهایی، نقش تعیین‌کننده‌ای در عملکرد و عمر مفید سازه دارد. رعایت استانداردهای فنی، استفاده از مصالح باکیفیت و بهره‌گیری از تیم‌های اجرایی مجرب می‌تواند ریسک‌های اجرایی را کاهش داده و پایداری، ایمنی و بهره‌وری پروژه را در بلندمدت تضمین کند. به همین دلیل، انتخاب یک مجموعه متخصص و متعهد برای طراحی، ساخت و اجرای سازه‌های فلزی صنعتی، یکی از مهم‌ترین عوامل موفقیت هر پروژه صنعتی محسوب می‌شود.

موفقیت یک پروژه سازه فلزی صنعتی تنها به کیفیت طراحی وابسته نیست، بلکه اجرای صحیح فونداسیون، ساخت کارخانه‌ای، نصب، کنترل اتصالات و بازرسی نهایی نقش تعیین‌کننده‌ای در عملکرد بلندمدت سازه دارند. استفاده از تیم‌های اجرایی متخصص و رعایت استانداردهای بین‌المللی می‌تواند ریسک‌های اجرایی را به حداقل رسانده و عمر مفید سازه را افزایش دهد.

🔗 بیشتر بخوانید: اکنون که با مراحل اجرای سازه آشنا شدید، پیشنهاد می‌کنیم مقاله تخصصی ما را در رابطه با «هزینه ساخت سازه فلزی صنعتی» مطالعه کنید تا دیدگاهی جامع از مدیریت مالی این پروژه‌ها به دست آورید. همچنین می‌توانید برای درک مبانی اولیه به صفحه «سازه فلزی صنعتی چیست؟» مراجعه فرمایید.

پرسش های متداول در بخش اجرای سازه‌های فلزی صنعتی

در این بخش، به کلیدی‌ترین پرسش‌های اجرایی و کارگاهی مهندسان مجری و ناظران سازه بر اساس استانداردهای AISC و دستورالعمل‌های کنترل کیفیت ECCS پاسخ داده می‌شود.

طبق دستورالعمل استاندارد AISC Code of Standard Practice، رواداری و خطای مجاز برای شاقول‌کاری و انحراف ستون‌های اسکلت فلزی، ۱ به ۵۰۰ (یعنی حداکثر ۱ میلی‌متر انحراف به ازای هر ۵۰۰ میلی‌متر ارتفاع) تعیین شده است. البته این مقدار در پروژه‌های صنعتی متعارف نباید در مجموع کل ارتفاع ستون از ۲۵ میلی‌متر (۱ اینچ) فراتر رود. بررسی دقیق این پارامتر با ابزارهای نقشه‌برداری (تئودولیت یا توتال استیشن) پیش از بستن نهایی اتصالات الزامی است.

طبق مقالات کاربردی منتشر شده در وایلی (Steel Construction Journal)، عملیات گراوت‌ریزی (Grouting) زیر صفحات ستون باید زمانی انجام شود که حداقل یک دهانه کامل از سازه (شامل ستون‌ها، رفترها، تیرهای رابط و بادبندها) نصب، شاقول‌کاری و پیچ‌ها یا جوش‌های کارگاهی آن نهایی شده باشد. اگر گراوت‌ریزی پیش از تراز و شاقول نهایی اسکلت انجام شود، هرگونه تلاش برای اصلاح هندسه سازه موجب ترک خوردن و خرد شدن بتن گراوت زیر صفحات خواهد شد که مستقیماً انتقال بار به فونداسیون را مختل می‌کند.

جوشکاری کارخانه‌ای در محیط کنترل‌شده، دور از باد، رطوبت و تحت شرایط ارگونومیک ایده‌آل با دستگاه‌های اتوماتیک یا نیمه‌اتوماتیک (مانند روش زیرپودری SAW) انجام می‌شود که نرخ عیوب جوش را به حداقل می‌رساند. اما جوشکاری کارگاهی در محل پروژه، در ارتفاع و در معرض عوامل جوی (مانند باد که گاز محافظ جوش را پراکنده می‌کند) انجام می‌شود. طبق مراجع Journal of Constructional Steel Research، تا حد امکان باید طراحی به سمتی برود که اتصالات کارگاهی به صورت پیچ و مهره‌ای باشند و جوشکاری کارگاهی صرفاً به موارد خاص و غیرقابل اجتناب محدود شود.

تست‌های غیرمخرب برای ارزیابی سلامت جوش‌ها بدون آسیب به سازه انجام می‌شوند. در مراحل اجرای سازه صنعتی:

  • تست چشمی (VT): خط اول بازرسی برای تمام جوش‌ها.
  • تست مایعات نافذ (PT) یا ذرات مغناطیسی (MT): برای شناسایی عیوب سطحی و ترک‌های ظاهری جوش.
  • تست التراسونیک (UT) یا رادیوگرافی (RT): برای اتصالات گیردار نفوذی (CJP) و اتصالات حساس رفتر به ستون جهت کشف عیوب داخلی مانند حبس سرباره یا عدم نفوذ. طبق ضوابط AISC، درصد انجام این تست‌ها بر اساس حساسیت سازه در دفترچه فنی مشخص می‌شود.

بر اساس راهنماهای اجرایی ECCS، قطعات سنگین مانند ستون‌ها و رفترها نباید مستقیماً روی خاک مرطوب تخلیه شوند. استفاده از چوب‌های چهارتراش (Dunnage) در فواصل منظم زیر قطعات برای جلوگیری از تماس با رطوبت و اعوجاج ناشی از وزن قطعه الزامی است. همچنین قطعات طویل باید به گونه‌ای چیده شوند که تحت وزن خود دچار خمش جانبی یا پیچش نشوند و شماره‌های کدگذاری (Marking) آن‌ها برای مراحل نصب به راحتی قابل رویت باشد.

منابع و مراجع علمی معتبر این مقاله  (References)

  • American Institute of Steel Construction (AISC)Code of Standard Practice for Steel Buildings and Bridges.
  • Journal of Constructional Steel Research (Elsevier)Recent Advances in Steel Erection and Connections Efficiency.
  • European Convention for Constructional Steelwork (ECCS)European Recommendations for the Erection of Steel Structures.
  • Wiley Online Library / Steel Construction JournalQuality Control and Safety in Industrial Steel Buildings Execution.
