کنترل کیفیت سازه فلزی
راهنمای جامع بازرسی فنی، تستهای NDT و چکلیستهای QC
در صنعت ساختوساز مدرن، پایداری و ایمنی اسکلتهای فولادی، بستگیِ مطلقی به فرآیندهای نظارتی پایداری دارد که در ایستگاههای کنترل کیفیت (Quality Control) تعریف میشوند.
کنترل کیفیت سازه فلزی تضمین میکند که تکتک قطعات ساخته شده در کارخانه و برپا شده در سایت، انطباق کاملی با نقشههای مهندسی و محاسباتی داشته باشند. بدون یک سیستم QC منسجم، حتی با وجود بهترین متریال، ریسک بروز عیوب پنهان ساختاری و در نتیجه فاجعه لرزهای یا مکانیکی در سازه به شدت افزایش مییابد.
در این مقاله تخصصی، فازهای سهگانه بازرسی فنی و متدهای تست غیرمخرب (NDT) را با تکیه بر دستورالعملهای انجمن سازههای فولادی آمریکا (AISC)، آییننامه جوشکاری AWS D1.1 و مقالات پژوهشی انتشارات Elsevier کالبدشکافی میکنیم. اگر میخواهید در ابتدا با بستر کلی و تعاریف پایهای این ساختارها آشنا شوید، پیشنهاد میکنیم مقاله مرجع ما یعنی سازه فلزی صنعتی چیست؟ راهنمای کامل طراحی، ساخت و اجرا را مطالعه فرمایید.
۱. فاز اول: کنترل کیفیت مصالح ورودی و پیش از جوشکاری (Incoming QC)
فرآیند کنترل کیفیت پیش از آغاز عملیات برش و مونتاژ کلید میخورد. در این فاز، واحد QC کارخانه موظف است اصالت و سلامت مواد اولیه را ارزیابی کند.

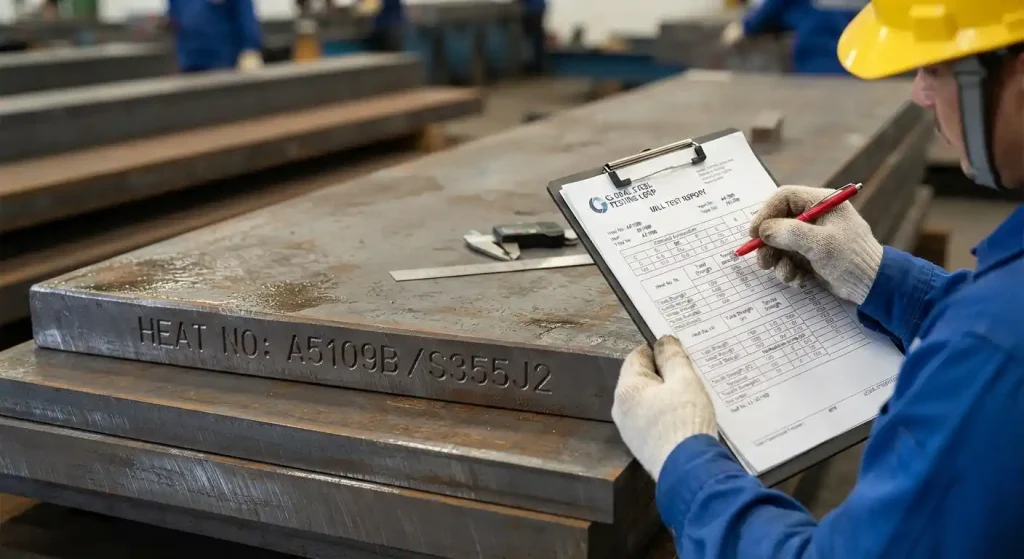

• تطابق گواهینامهها (Mill Test Report):
بررسی مشخصات مکانیکی (تنش تسلیم و کشش نهایی) و ترکیبات شیمیایی ورقهای خریداری شده با استانداردهای مربوطه.
این نظارت دقیق تضمین میکند که از ورقهای تقلبی یا ضعیف استفاده نشده و فرآیند انتخاب متریال دقیقاً مطابق با الگوهای مقاله بهترین فولاد برای سازههای صنعتی پیش برود.
• بازرسی ابعادی ورقها و پروفیلها:
ورقها نباید دچار موجداری، پوسته پوسته شدن یا ناهمواریهای سطحی بیش از حد مجاز باشند.
• بررسی آمادهسازی لبهها و پخزنی:
برای جوشهای نفوذی، زاویه پخزنی (Beveling) و فاصله ریشه (Root Opening) باید دقیقاً بر اساس مشخصات دستورالعمل جوشکاری (WPS) کنترل شود تا نفوذ کامل ذوب در اتصالات صلب که در فاز طراحی سازه فلزی صنعتی محاسبه شدهاند، محقق شود.
۲. فاز دوم: کنترل کیفیت حین ساخت و مونتاژ (In-Process QC)
پس از تایید متریال، قطعات وارد خط تولید میشوند. در این مرحله، واحد بازرسی باید به طور دائم بر فرآیندهای مکانیکی و حرارتی نظارت داشته باشد.

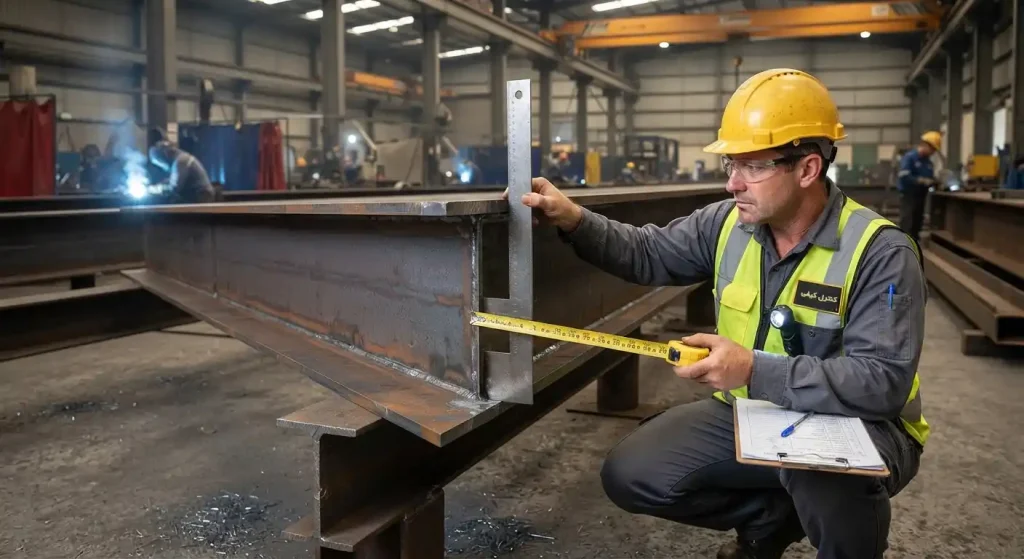

• کنترل خالجوشها و فیکسچرها:
قطعات مونتاژ شده قبل از ورود به ایستگاه جوشکاری نهایی، باید از نظر ابعادی، گونیا بودن و همراستایی کامل بال و جان با خطکشها و شابلونهای دقیق کنترل شوند.
هرگونه انحراف در این مرحله، انطباق با استانداردهای ساخت سازه فلزی را از بین میبرد.
• نظارت بر پارامترهای جوشکاری:
بازرس جوش باید آمپراژ، ولتاژ، سرعت حرکت تورچ و دمای پیشگرمایش (Preheat) فولاد را متناسب با ضخامت ورقها و نوع الکترود (مثلاً E7018) کنترل کند تا از بروز ترکهای انقباضی جلوگیری شود. این موضوع تاثیر مستقیمی بر حفظ پایداری و کاهش ریسکهای مالی در برآورد هزینه ساخت سازه فلزی صنعتی در درازمدت دارد.
۳. فاز سوم: تستهای غیرمخرب (NDT) و بازرسی پس از جوشکاری
پس از اتمام جوشکاری، قطعات باید با متدهای تخصصی آزمایشگاهی مورد ارزیابی قرار گیرند تا عیوب سطحی و داخلی آنها آشکار شود. طبق مقالات منتشر شده در Advanced Steel Construction Journal، چهار روش اصلی NDT در سازههای صنعتی عبارتند از:

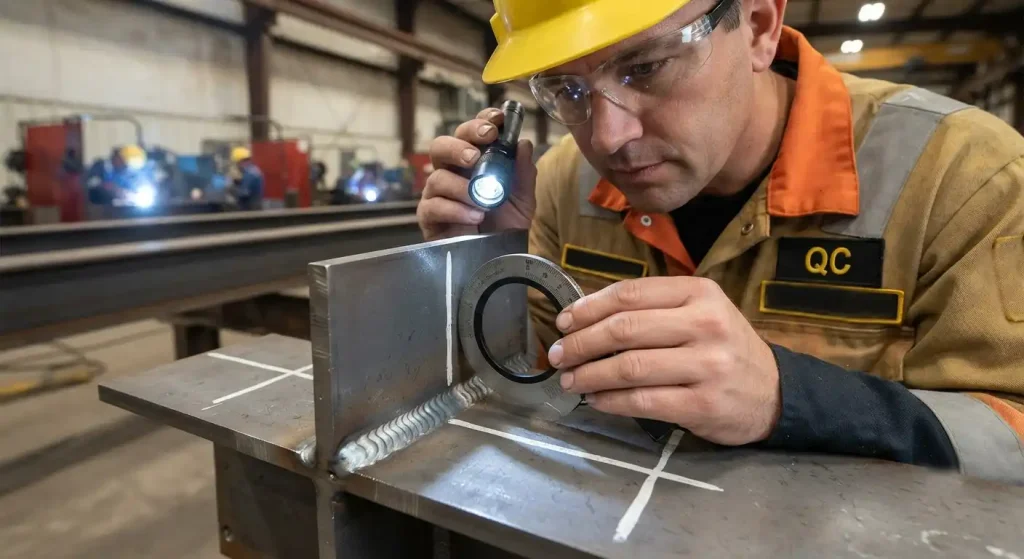

الف) تست چشمی (VT - Visual Testing)
ابتداییترین و در عین حال مهمترین تست که باید روی ۱۰۰ درصد جوشها انجام شود. در این تست با استفاده از گیجهای مخصوص جوشکاری (مانند گیج کامبریا یا HI-LO)، ابعاد پای جوش، گرده جوش و عدم وجود عیوبی مانند بریدگی کناره جوش (Undercut) بررسی میشود.

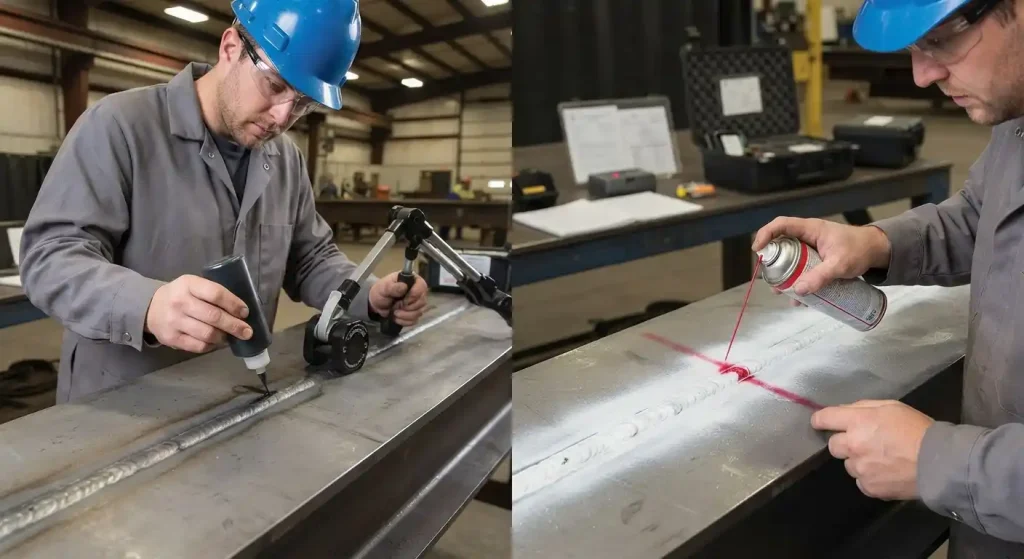

ب) تست ذرات مغناطیسی (MT) و مایعات نافذ (PT)
این دو روش برای ردیابی ترکها و ناپیوستگیهای سطحی یا بسیار نزدیک به سطح که با چشم غیرمسلح دیده نمیشوند، به کار میروند.
تست MT با ایجاد میدان مغناطیسی در قطعات مغناطیسپذیر و PT با نفوذ مایع رنگی در درزها انجام میشود.

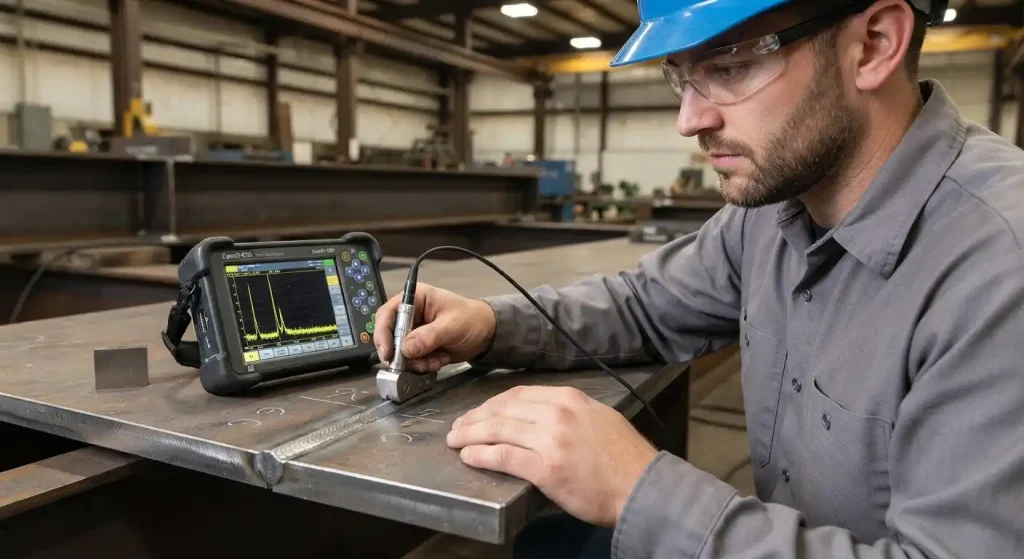

) تست اولتراسونیک (UT - Ultrasonic Testing)
برای اتصالات حساس نفوذی (مانند اتصال تیر ورق به ستون سنگین)، تست اولتراسونیک حرف اول را میزند.
در این متد، امواج صوتی با فرکانس بالا توسط پروب به درون جوش فرستاده میشوند. هرگونه ناپیوستگی داخلی (مانند ذوب ناقص یا حبس سرباره)، امواج را منعکس کرده و موقعیت و عمق عیب روی مانیتور دستگاه مشخص میشود.
تایید نهایی این تست، گام حیاتی برای اجازه خروج قطعه از کارخانه و ورود به فاز مراحل اجرای سازه فلزی صنعتی در کارگاه است.
۴. کنترل کیفیت در فاز نصب و پوشش نهایی
وظایف واحد QC با خروج قطعات از کارخانه تمام نمیشود. در سایت پروژه، کنترل کیفیت باید روی فرآیندهای زیر متمرکز باشد:

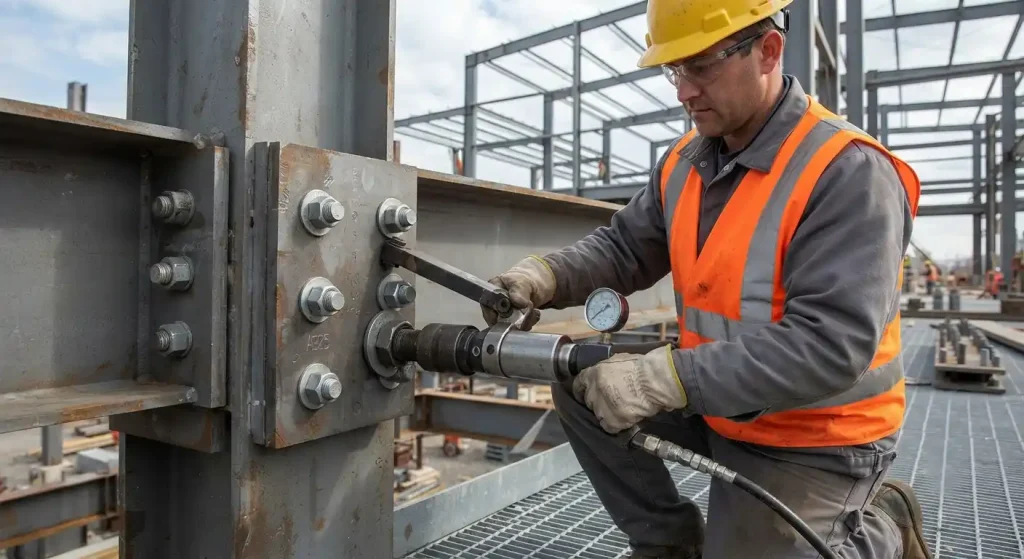

• کنترل کیفیت پیشتنیدگی پیچها:
در اتصالات اصطکاکی، با استفاده از آچارهای ترکمتر کالیبرهشده، اطمینان حاصل میشود که پیچهای پرمقاومت تا حد استاندارد مشخصشده در مقاله انواع اتصالات در سازه فلزی سفت شدهاند.

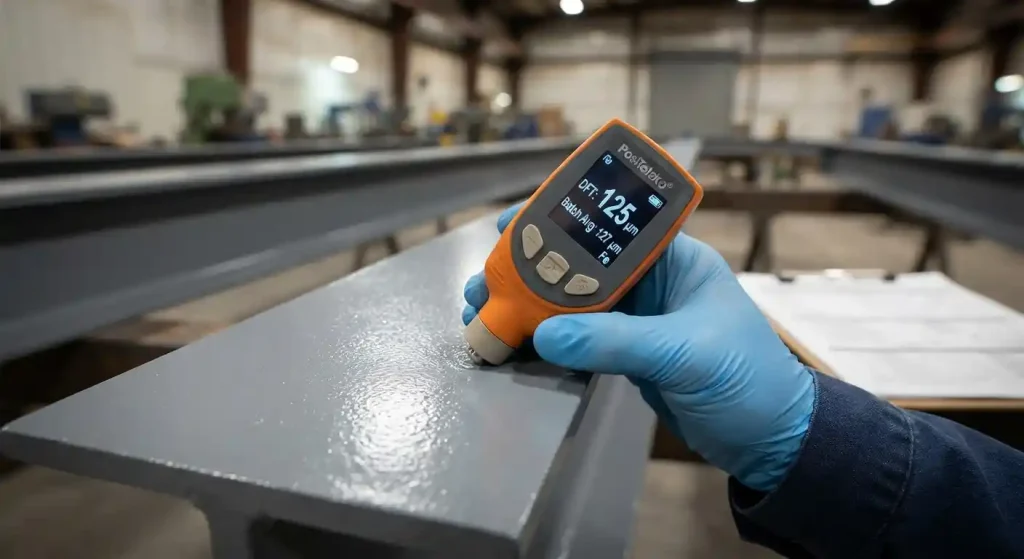

• بازرسی ضخامت رنگ و پوشش ضدخوردگی:
پس از اجرای رنگآمیزی، ضخامت لایههای خشک (DFT) با دستگاههای ضخامتسنج دیجیتال سنجیده میشود.
تطابق این لایهها با ضوابط مطرحشده در مقاله رنگآمیزی و پوشش ضدخوردگی سازههای فلزی تضمینکننده مقاومت سازه در برابر عوامل جوی است.
• کنترل هندسه نهایی سازه:
بررسی شاقولی ستونها، کدهای ارتفاعی و دهانهها با توتالاستیشن.
رعایت این رواداریها، مستقیماً بر روی ایمنی و پایداری لرزهای اثرگذار بوده و مانع از افت شدید شاخصِ عمر مفید سازههای فلزی کارخانه میگردد.
برای حفظ این کیفیت، کارفرمایان باید پروتکلهای بازرسی دورهای که در هندبوک نگهداری سازههای فلزی قید شده است را در فاز بهرهبرداری پیگیری کنند.
سوالات متداول (FAQ) - کنترل کیفیت سازه فلزی
از نظر آییننامه AWS D1.1، هرگونه ناپیوستگی یا ناهماهنگی در ساختار جوش یک «عیب یا Flaw» محسوب میشود که لزوماً به معنای رد شدن جوش نیست. اما اگر این ناپیوستگی از حدود رواداری و تولرانسهای مجاز آییننامه فراتر رود (مثلاً طول یک ترک یا عمق ذوب ناقص بیش از حد مجاز باشد)، این عیب تبدیل به «نقص یا Defect» میشود.
نقصها ظرفیت باربری اتصال را به مخاطره میاندازند و باید فوراً تراشیده شده و عملیات اصلاح جوش (Rework) روی آنها انجام شود
اگرچه تست رادیوگرافی (RT) تصویر دو بعدی فیلممانندی از عیوب ارائه میدهد، اما تست اولتراسونیک (UT) در سازههای صنعتی سنگین ترجیح داده میشود؛
زیرا اولاً تست UT هیچگونه خطرات پرتوهای رادیواکتیو برای پرسنل کارخانه ندارد و نیازی به تخلیه کارگاه نیست.
ثانیاً، تست UT قدرت فوقالعاده بالایی در کشف عیوب دو بعدی خطرناک مانند ترکهای صفحه ای (Planar Defects) و ذوب ناقص بینلایهای دارد و عمق دقیق عیب را در ورقهای ضخیم نشان میدهد، در حالی که RT ممکن است در زوایای خاص این عیوب را رد کند.
بازرس کنترل کیفیت در اتصالات اصطکاکی کارگاهی باید موارد زیر را چک کند:
- عدم وجود هرگونه رنگ، زنگزدگی یا گریس روی سطوح فیاض (تطابق با اصالت اتصال اصطکاکی).
- بررسی گواهینامه و تاییدیه کلاس پیچها (مثلاً گرید ۸.۸ یا ۱۰.۹).
- اطمینان از استفاده از واشرهای سختکاری شده استاندارد.
- کالیبراسیون دستگاه ترکمتر یا بررسی واشرهای DTI جهت اطمینان از رسیدن به نیروی پیشتنیدگی (Pre-tension) آییننامهای.

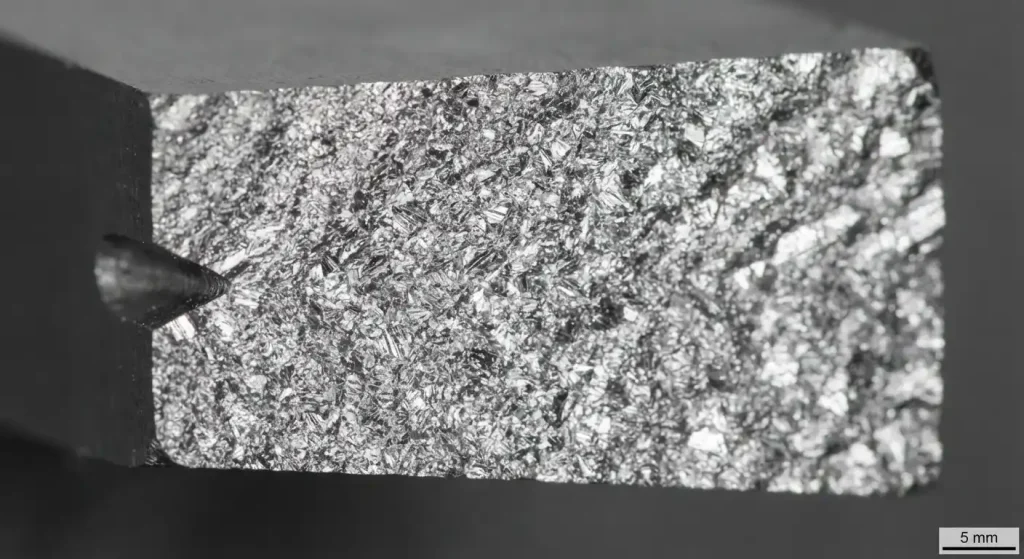

شکست ترد یکی از خطرناکترین نوع شکستها در فولاد است که بدون هیچگونه تغییر شکل ظاهری و به صورت ناگهانی رخ میدهد.
واحد کنترل کیفیت با انجام آزمایشهای ضربه شارپی (Charpy V-Notch) روی نمونههای فولاد در دماهای پایین، تایید میکند که مصالح مصرفی از تافنس (چقرمگی) کافی برخوردارند. همچنین کنترل نرخ حرارت ورودی در زمان جوشکاری، مانع از ایجاد فازهای سخت و شکننده در ناحیه تحت تاثیر حرارت جوش (HAZ) شده و ایمنی سازه را تثبیت میکند.
