رنگآمیزی و پوشش ضدخوردگی سازههای فلزی
راهنمای سیستمهای حفاظتی، آمادهسازی سطح و استانداردهای AMPP
خوردگی (اکسیداسیون) بزرگترین دشمن طبیعی فولاد است که سالانه خسارات مالی سنگینی به صنایع در سراسر جهان وارد میکند. در محیطهای صنعتی، عواملی مانند رطوبت، گازهای اسیدی، نمکها و مواد شیمیایی، فرآیند تخریب فولاد را به شدت تسریع میکنند.
بسیاری تصور میکنند رنگآمیزی سازههای فلزی تنها جنبه زیبایی دارد؛ اما در مهندسی مدرن، این پوششها یک سد دفاعی حیاتی محسوب میشوند. پوششهای ضدخوردگی با ایزوله کردن فولاد از محیط پیرامون، طول عمر سازه را تضمین میکنند.
انتخاب درست سیستم رنگ و اجرای استاندارد آن، ضامن بقا و پایداری سازههای فلزی در سختترین شرایط محیطی است.
در این راهنمای تخصصی، به کالبدشکافی فرآیندهای سندبلاست، سیستمهای رنگآمیزی چندلایه و متدهای بازرسی پوشش بر اساس ضوابط آییننامه ISO 12944، استانداردهای جهانی AMPP (NACE/SSPC)، راهنمای AS/NZS 2312 و یافتههای علمی ژورنال معتبر Progress in Organic Coatings (انتشارات الزیویر) میپردازیم.
اگر به دنبال درک اصول پایهای و فرآیندهای کلی هستید، پیشنهاد میکنیم در ابتدا مقاله مرجع ما یعنی سازه فلزی صنعتی چیست؟ راهنمای کامل طراحی، ساخت و اجرا را مطالعه فرمایید.
۱. آمادهسازی سطح (Surface Preparation)؛ حیاتیترین گام مهار خوردگی
طبق آمار منتشر شده توسط انجمن AMPP، بیش از ۷۰ درصد از شکستهای زودرس پوششهای حفاظتی، ناشی از آمادهسازی ضعیف سطح فولاد پیش از رنگآمیزی است، نه کیفیت خود رنگ. لایههای اکسید ناشی از نورد گرم (Mill Scale)، زنگزدگیها و چربیها باید کاملاً پاکسازی شوند.
استانداردهای بینالمللی تمیزکاری مکانیکی (سندبلاست)
استانداردهای بینالمللی تمیزکاری مکانیکی (سندبلاست یا شاتبلاست) به شرح زیر با یکدیگر تطابق دارند:

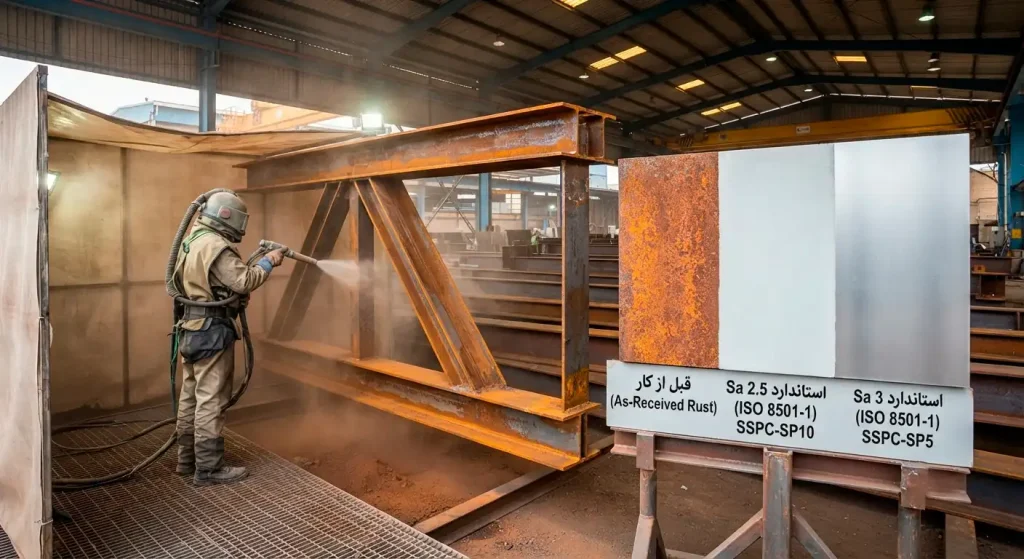

درجه Sa 2.5 استاندارد ISO 8501-1) / معادل (SSPC-SP10 (سندبلاست نزدیک به سفید): در این سطح، حداقل ۹۵ درصد از آلودگیهای سطحی کاملاً پاک شده و سطح فولاد به رنگ خاکستری متمایل به سفید درمیآید. این درجه، استاندارد عمومی و الزامی برای اکثر سازههای صنعتی سنگین است.
درجه Sa 3 استاندارد ISO 8501-1) / معادل (SSPC-SP5 (سندبلاست کاملاً سفید): پاکسازی ۱۰۰ درصدی که برای محیطهای فوقالعاده خورنده (مانند سازههای آفشور یا غوطهور در مواد شیمیایی) استفاده میشود.
ایجاد پروفیل زبری مناسب (Anchor Profile) بین ۴۰ تا ۷۵ میکرون در این مرحله، چسبندگی مکانیکی لایه آستری را تضمین میکند. عدم رعایت این استاندارد هندسی، انطباق با استانداردهای ساخت سازه فلزی را مخدوش کرده و فرآیند پذیرش قطعات را متوقف میسازد.
۲. ساختار سیستمهای رنگآمیزی چندلایه (Multi-Layer Coating Systems)

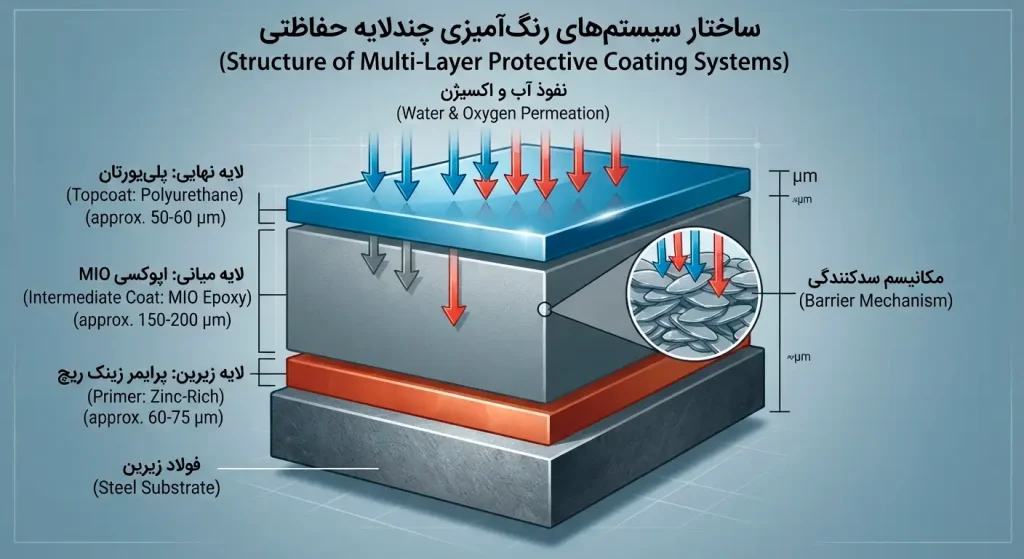

برای محافظت از اسکلتهای صنعتی در محیطهای با کلاس خوردگی بالا (C4 و C5 بر اساس ISO 12944)، از یک سیستم رنگآمیزی سه لایه استفاده میشود که هر لایه وظیفه فنی منحصربهفردی دارد:
الف) لایه آستری یا پرایمر (Primer)؛ حفاظت کاتدی
این لایه مستقیماً روی فولاد سندبلاست شده قرار میگیرد. متداولترین پرایمر صنعتی، زینک ریچ اپوکسی (Zinc-Rich Epoxy) است. طبق مقالات Progress in Organic Coatings، وجود پودر روی (Zinc) در این لایه باعث میشود که در صورت نفوذ رطوبت، روی به عنوان آند فداشونده عمل کرده و از طریق حفاظت کاتدی، مانع از خوردگی آهن شود.
ب) لایه میانی (Intermediate Coat)؛ سد فیزیکی
این لایه معمولاً از جنس اپوکسی اکسید آهن میکاسه (MIO – Micaceous Iron Oxide) است. ذرات پهن و ورقهایشکل اکسید آهن در این رنگ، مانند فلسهای ماهی روی هم قرار میگیرند و یک سد فیزیکی بسیار ضخیم ایجاد میکنند. این ساختار، مسیر نفوذ مولکولهای آب و اکسیژن را طولانی و مسدود میکند. ضخامت این لایه تاثیر مستقیمی بر بهینهسازی بودجه نگهداری و کنترل هزینه ساخت سازه فلزی صنعتی در چرخه عمر کارخانه دارد.
ج) لایه نهایی (Topcoat)؛ حفاظت جوی و اشعه UV
رزینهای اپوکسی مقاومت فوقالعادهای در برابر رطوبت دارند، اما در برابر اشعه ماوراء بنفش (UV) خورشید دچار پدیده گچی شدن (Chalking) و تخریب میشوند. به همین دلیل، لایه نهایی در سازههای اکسپوز حتماً از جنس پلییورتان (Polyurethane) یا پلیسیلوکسان انتخاب میشود تا مقاومت جوی و ثبات رنگ سازه حفظ شود.
۳. فرآیند بازرسی و چکلیستهای کنترل کیفیت پوشش
بر اساس راهنماهای بازرسی AMPP Coating Inspector Program (CIP)، بازرس کنترل کیفیت باید در تمام مراحل اعمال پوشش حضور داشته باشد و پارامترهای زیر را با ابزارهای کالیبرهشده اندازه گیری و ثبت کند:
شرایط محیطی کارگاه: اندازهگیری دمای محیط، دمای سطح فولاد و رطوبت نسبی با دماسنج و رطوبتسنج دیجیتال. اعمال رنگ زمانی مجاز است که دمای سطح فولاد حداقل ۳ درجه سانتیگراد بالاتر از نقطه شبنم (Dew Point) باشد تا از تشکیل لایه نامرئی رطوبت روی فولاد جلوگیری شود.
تست نمکهای محلول (Bresle Test): سنجش میزان غلظت نمکهای کلراید روی سطح فولاد پیش از رنگآمیزی؛ چرا که وجود نمک باعث ایجاد پدیده تاولزدگی اسمزی (Osmotic Blistering) زیر رنگ میشود.

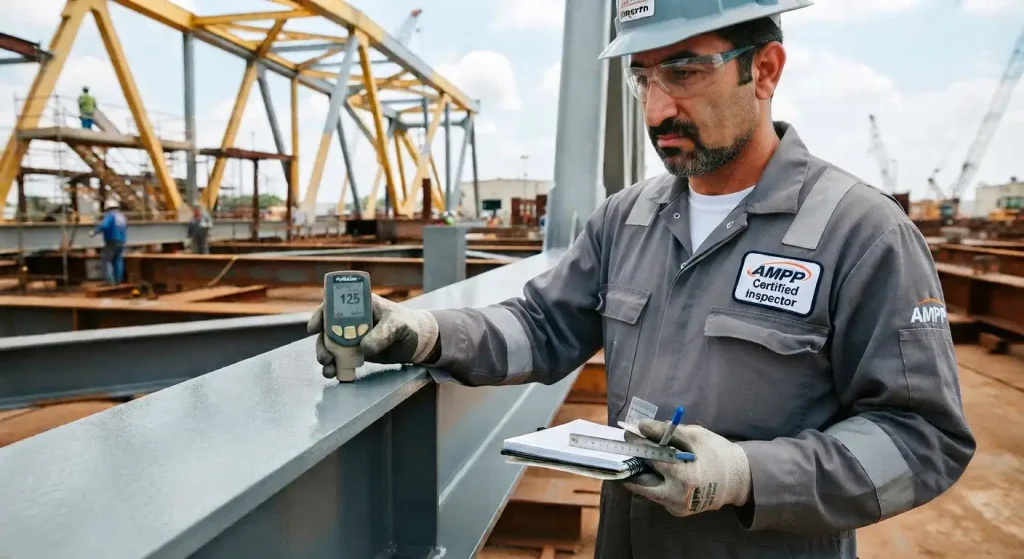

اندازهگیری ضخامت فیلم خشک (DFT): با استفاده از ضخامتسنجهای مغناطیسی بر اساس استاندارد SSPC-PA 2، ضخامت لایهها کنترل میشود تا با مقادیر محاسباتی فاز طراحی سازه فلزی صنعتی همخوانی داشته باشد. تایید این لایهها، مجوز نهایی برای ارسال قطعات به سایت و ورود به فاز مراحل اجرای سازه فلزی صنعتی است.
۴. ارتباط پوشش ضدخوردگی با طول عمر و نگهداری سازه
یک سیستم رنگآمیزی مهندسیشده، مستقیماً نرخ فرسایش اسکلت فولادی را کاهش میدهد. اگر فرآیند سندبلاست و پوشش به درستی انجام شود، پدیده خستگی متریال ناشی از خوردگی (Corrosion Fatigue) کنترل میشود. این امر از افت ناگهانی شاخصِ عمر مفید سازههای فلزی جلوگیری میکند.
با این حال، هیچ پوششی دائمی نیست. کارفرمایان باید بر اساس ضوابط استاندارد AS/NZS 2312، برنامههای بازرسی دورهای و ترمیم رنگ (Touch-up) را در دستورالعملهای نگهداری سازههای فلزی خود بگنجانند تا پیش از نفوذ عمیق زنگزدگی، لایههای موضعی بازسازی شوند. این رویکرد به ویژه در بخشهای تفکیکی سازه فلزی سبک و سنگین حائز اهمیت است، زیرا المانهای سبک با ضخامت ورق کمتر، حساسیت به مراتب بالاتری نسبت به کاهش ضخامت ناشی از زنگزدگی دارند. تایید نهایی سلامت پوششها همواره بخش لاینفک چکلیستهای کنترل کیفیت سازه فلزی است.
سوالات متداول (FAQ) - رنگآمیزی و پوشش ضدخوردگی سازههای فلزی

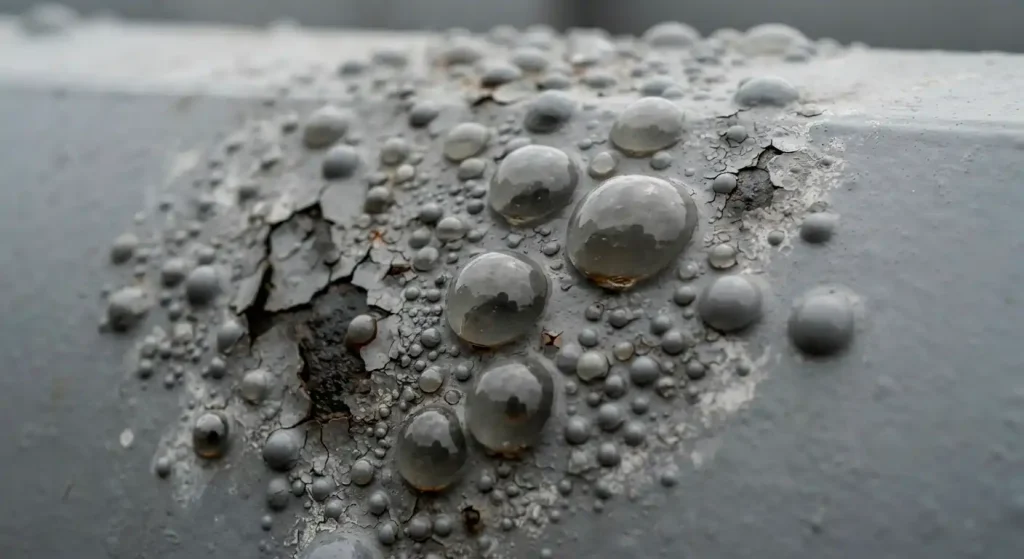

اگر پیش از اعمال رنگ روی فولاد، سطح به طور کامل از نمکهای محلول (مانند کلرایدها و سولفاتها) پاکسازی نشود، این ذرات زیر لایه رنگ باقی میمانند.
رزینهای رنگی تا حدودی خاصیت نیمهتراوا دارند. رطوبت محیط به تدریج از لایه رنگ عبور کرده و جذب نمکهای زیرین میشود تا یک محلول غلیظ ایجاد کند.
این پدیده فشار اسمزی بالایی ایجاد میکند که منجر به جدا شدن رنگ از روی فولاد و ایجاد تاولهای حاوی مایع میشود. راهکار پیشگیری از آن، شستشو با آب شیرین پرفشار (High-Pressure Water Washing) قبل از سندبلاست و انجام تست برسله (Bresle Test) است.

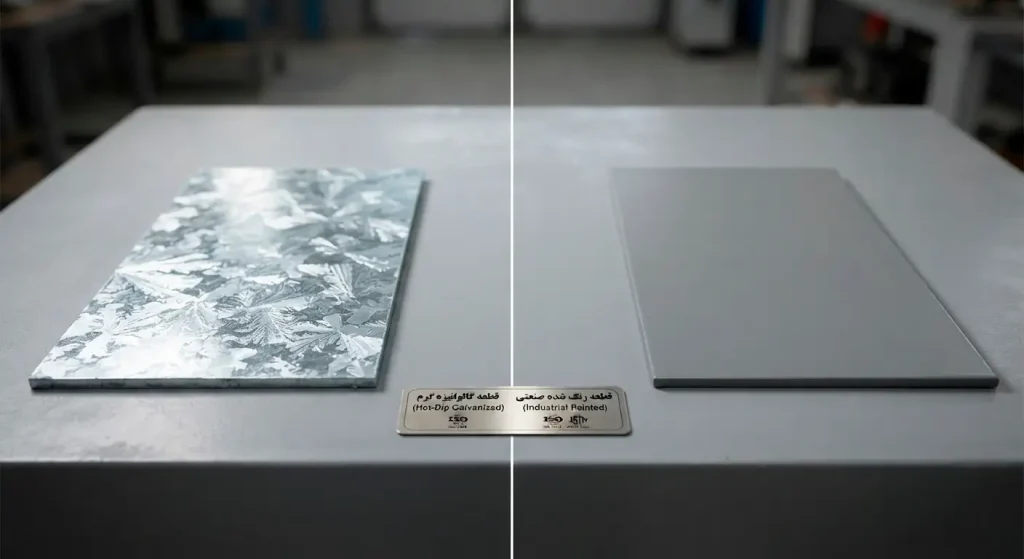

در گالوانیزاسیون گرم، قطعات فولادی پس از اسیدشویی، درون وان مذاب روی (Zinc) با دمای حدود ۴۵۰ درجه سانتیگراد غوطه ور میشوند. این کار باعث ایجاد یک پیوند متالورژیکی و آلیاژی بین روی و آهن میشود که مقاومت سایشی و ضربهای فوقالعاده بالایی دارد و معمولاً برای قطعات مدفون یا محیطهای بسیار مرطوب تا ۵۰ سال نیاز به نگهداری ندارد.
اما سیستمهای رنگآمیزی چندلایه اپوکسی/پلییورتان، پوششهای پلیمری هستند که به صورت لایهای روی قطعات بزرگ (که در وان گالوانیزه جا نمیشوند) اسپری میشوند و انعطاف بیشتری برای اجرا در سایت پروژه و تنوع شیدهای رنگی دارند.
استاندارد SSPC-PA 2 آییننامه مرجع برای ارزیابی ضخامت رنگ مشخصشده در نقشهها است. این استاندارد قانون ۸۰-۱۲۰ را مطرح میکند؛ به این معنا که میانگین خوانشهای ضخامتسنج در هر زون مشخص (Spot) نباید کمتر از ۸۰ درصد ضخامت نامیِ طراحی شده باشد و هیچکدام از تکخوانشها نیز نباید از ۱۲۰ درصد ضخامت مجاز فراتر رود (چرا که ضخامت بیش از حد رنگ نیز موجب ترک خوردن و شکنندگی لایه اپوکسی میشود).

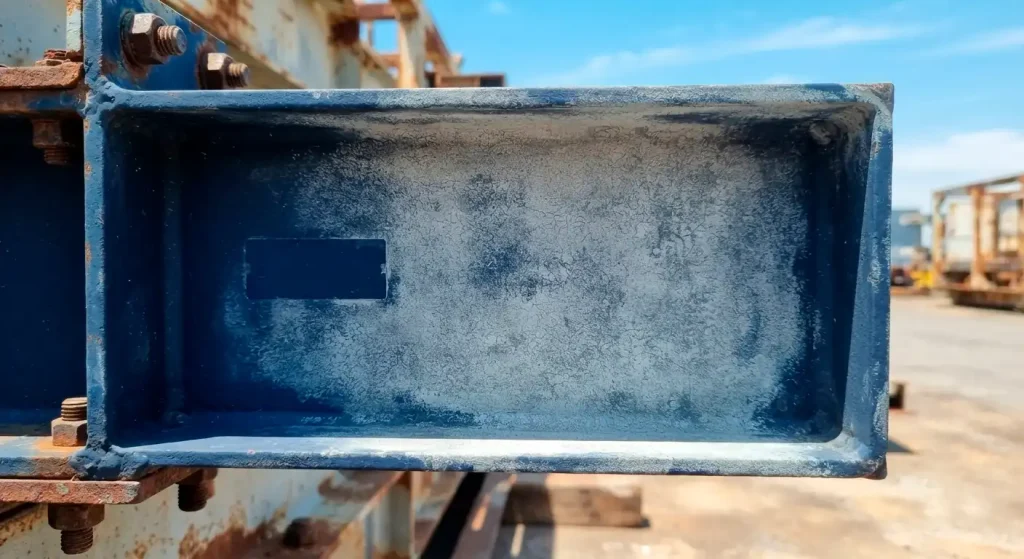

رزینهای اپوکسی حاوی پیوندهای شیمیایی آروماتیک هستند که پایداری کمی در برابر تابش فرکانسهای اشعه ماوراء بنفش (UV) خورشید دارند. تابش مداوم آفتاب باعث شکستن این پیوندها، از بین رفتن براقیت، تغییر فام رنگ و در نهایت گچی شدن (Chalking) سطح رنگ میشود که به مرور ضخامت حفاظتی پوشش را کاهش میدهد. بنابراین، در فضاهای باز، حتماً باید یک لایه نهایی پلییورتان یا آکریلیک روی اپوکسی اعمال شود تا به عنوان سپر محافظ در برابر اشعه UV عمل کند.
منابع و مراجع علمی معتبر (References)
ISO 12944 – Paints and varnishes — Corrosion protection of steel structures by protective paint systems (Parts 1-9).
AMPP (Association for Materials Protection and Performance) – SSPC-PA 2: Procedure for Determining Conformance to Dry Coating Thickness Requirements.
AS/NZS 2312 – Guide to the protection of structural steel against atmospheric corrosion by the use of protective coatings.
Progress in Organic Coatings Journal (Elsevier) – Anti-corrosive performance of zinc-rich primers and epoxy/micaceous iron oxide networks.
Persian
English
