سوله خرپایی چیست؟
مزایا، معایب، کاربرد و مقایسه با تیرورقی
سوله خرپایی سازه‌ای فولادی است که قاب اصلی آن به‌جای تیرورق یا تیر توپر، از مجموعه‌ای مثلثی‌شکل از اعضای کششی و فشاری تشکیل می‌شود. این آرایش باعث می‌شود بخشی از نیروها به‌صورت محوری در اعضای خرپا منتقل شوند و در برخی دهانه‌ها، نسبت مقاومت به وزن مناسبی ایجاد شود.
بااین‌حال، سبک‌بودن سوله خرپایی به‌تنهایی دلیل کافی برای انتخاب آن نیست. تعداد زیاد اعضا و اتصالات، حساسیت به کمانش اعضای فشاری، دشواری کنترل کیفیت و محدودیت‌های احتمالی برای جرثقیل سقفی باید هم‌زمان بررسی شوند. در این مقاله، سوله خرپایی را از نظر سازه‌ای، اجرایی و اقتصادی تحلیل می‌کنیم.
توجه: این مقاله برای شناخت سیستم نوشته شده است. هندسه خرپا، مقاطع، اتصالات، بارگذاری و فونداسیون باید توسط مهندس محاسب و مطابق مقررات پروژه تعیین شود.
سوله خرپایی چیست؟
در ساده‌ترین تعریف، خرپا مجموعه‌ای از اعضای مستقیم است که در گره‌ها به یکدیگر متصل می‌شوند و معمولاً مثلث‌هایی پایدار تشکیل می‌دهند. در مدل ایده‌آل، بارها در گره‌ها وارد می‌شوند و اعضا عمدتاً تحت کشش یا فشار قرار می‌گیرند.
در سوله خرپایی، خرپا می‌تواند به‌عنوان عضو اصلی سقف یا قاب عرضی عمل کند. بارهای سقف و پوشش به لاپه‌ها، سپس به خرپا و در نهایت به ستون‌ها و فونداسیون منتقل می‌شوند.
مقاطع مورد استفاده در خرپا ممکن است شامل موارد زیر باشند:
- نبشی.
- ناودانی.
- قوطی یا مقاطع توخالی.
- لوله، در صورت طراحی و جزئیات اجرایی مناسب.
- مقاطع مرکب.
- میلگرد یا تسمه، فقط در کاربردهای مشخص و با طراحی معتبر.
نکته کلیدی این است که «خرپا» به شکل هندسی و مسیر انتقال نیرو اشاره دارد، نه اینکه هر سازه ساخته‌شده از چند پروفیل، الزاماً خرپای مهندسی‌شده باشد.
مسیر انتقال نیرو در سوله خرپایی
در یک خرپای ایده‌آل، نیرو از مسیر زیر منتقل می‌شود:
1.پوشش و بارهای بهره‌برداری به لاپه‌ها وارد می‌شوند.
2. لاپه‌ها بار را به گره‌های فوقانی خرپا منتقل می‌کنند.
3. اعضای فوقانی، تحت فشار یا کشش قرار می‌گیرند
4. اعضای تحتانی، نیروی متناظر را منتقل می‌کنند.
5. اعضای قطری نیروها را بین گره‌ها توزیع می‌کنند.
6. واکنش‌ها به ستون و فونداسیون منتقل می‌شوند.
مزیت اصلی آرایش مثلثی این است که هندسه آن در برابر تغییرشکل مکانیزم‌وار پایدارتر از مجموعه‌ای از چهارضلعی‌های بدون مهاربند است.
البته این مدل فقط زمانی معتبر است که:
- گره‌ها و اتصالات رفتار طراحی‌شده داشته باشند.
- بارها مسیر واقعی خود را طی کنند.
- اعضا در محل مناسب مهار جانبی شوند.
- کمانش اعضای فشاری کنترل شود.
- خروج از مرکزیت اتصال‌ها در نظر گرفته شود.

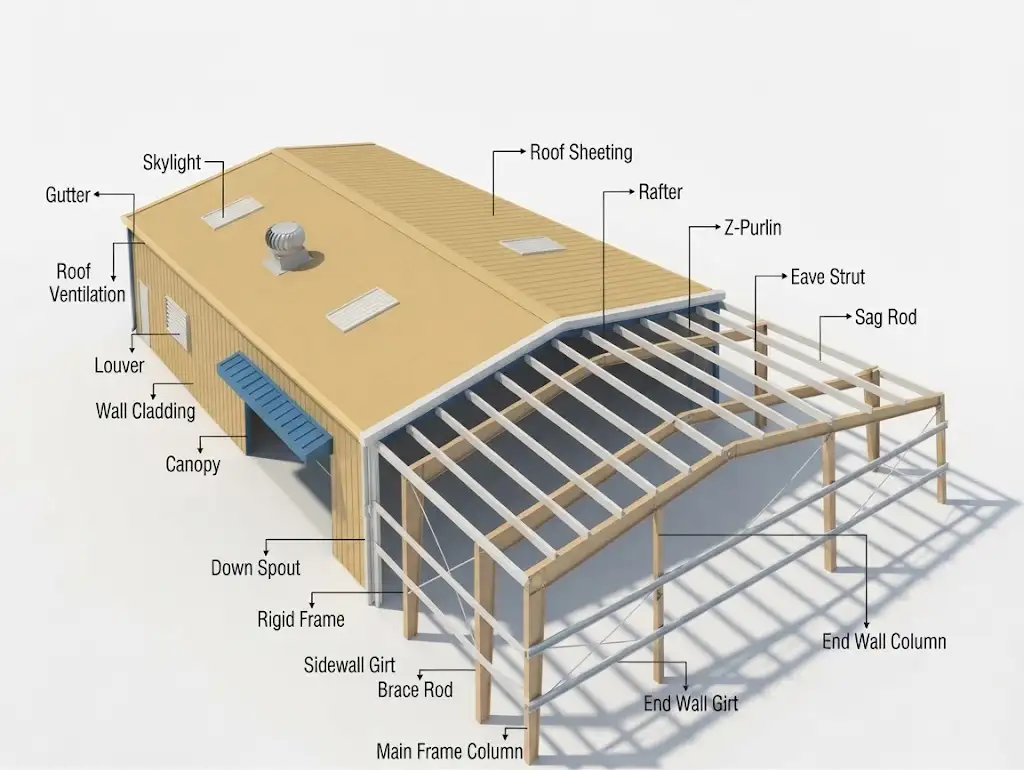

اجزای اصلی سوله خرپایی
خرپای سقف
خرپا عضو اصلی باربر سقف است و از وتر بالا، وتر پایین و اعضای قطری تشکیل می‌شود. شکل خرپا می‌تواند شیب‌دار، قوسی یا هندسه خاص داشته باشد.
وتر بالایی
وتر بالایی معمولاً در بخش‌هایی تحت فشار قرار می‌گیرد و در برابر کمانش، به‌خصوص کمانش خارج از صفحه، حساس است. لاپه‌ها و مهاربندهای جانبی می‌توانند در تأمین مهار آن نقش داشته باشند.
اعضای قطری و قائم
این اعضا نیروهای بین دو وتر را منتقل می‌کنند. شکل، فاصله و زاویه آن‌ها باید با دهانه، ارتفاع خرپا و الگوی بارگذاری هماهنگ باشد.
وتر پایینی
وتر پایینی ممکن است تحت کشش یا فشار قرار گیرد و در برخی حالت‌های بارگذاری معکوس، نقش آن تغییر کند. طراحی آن باید برای ترکیب‌های مختلف بارگذاری انجام شود.
گره‌ها و ورق‌های گاست
گره محل اتصال چند عضو خرپا است. ورق گاست، جوش، پیچ، طول اتصال، فاصله لبه‌ها و خروج از مرکزیت، عملکرد گره را تعیین می‌کنند.
گره ضعیف می‌تواند عملکرد کل خرپا را محدود کند؛ حتی اگر مقاطع اعضا از نظر محاسباتی ظرفیت کافی داشته باشند.
ستون‌ها
ستون‌ها واکنش‌های خرپا را به فونداسیون منتقل می‌کنند. در قاب‌های خرپایی، ستون‌ها ممکن است تحت نیروی محوری، خمش، برش و اثرات جانبی باد قرار بگیرند.
لاپه‌ها
لاپه‌ها پوشش را نگه می‌دارند و بار آن را به خرپا منتقل می‌کنند. محل لاپه‌ها باید با گره‌های خرپا هماهنگ شود تا بارها تا حد امکان در نقاط مناسب وارد شوند.
استرات‌ها
استرات‌ها قاب‌های اصلی را در راستای طول سوله به هم متصل می‌کنند و می‌توانند نقش تکیه‌گاه جانبی برای اعضای خرپا و ستون‌ها داشته باشند.
مهاربندهای سقفی و دیواری
مهاربندها برای انتقال باد، نیروهای طولی و نیروهای ناشی از مراحل نصب ضروری‌اند. آن‌ها همچنین به پایداری کلی ساختمان کمک می‌کنند.
وال‌پست‌ها
وال‌پست‌ها اعضای فرعی دیوار هستند که پوشش جانبی را نگه می‌دارند و بخشی از بار باد را به سیستم اصلی منتقل می‌کنند.
فونداسیون و اتصالات پای ستون
واکنش‌های خرپا و نیروهای کششی ناشی از باد باید به فونداسیون منتقل شوند. سبک‌بودن اسکلت لزوماً به معنی کوچک‌بودن قطعی فونداسیون نیست؛ نیروی کششی و واژگونی می‌تواند در طراحی پی تعیین‌کننده باشد.
انواع خرپا
خرپاها را می‌توان بر اساس هندسه، شکل سقف یا الگوی اعضا دسته‌بندی کرد.
خرپای شیب‌دار
برای سقف‌های دوشیب یا تک‌شیب استفاده می‌شود و در سوله‌های صنعتی متداول است.
خرپای قوسی
وترها یا هندسه کلی خرپا به شکل قوس طراحی می‌شوند. این سیستم برای سالن‌های خاص، نمایشگاه‌ها، ورزشگاه‌ها و برخی سازه‌های با فرم معماری ویژه قابل استفاده است.
خرپای فینک
در این الگو، اعضای قطری به شکل منظم در فضای خرپا قرار می‌گیرند و برای برخی دهانه‌های متوسط مناسب هستند.
خرپای پرات
در خرپای پرات، اعضای قطری معمولاً با توجه به مسیر نیرو و نوع بارگذاری آرایش می‌یابند. این مدل در سازه‌های فولادی مختلف استفاده می‌شود، اما کاربرد نهایی به طراحی بستگی دارد.
خرپای وارن
در این سیستم، اعضای قطری مثلث‌های تکرارشونده ایجاد می‌کنند. تقسیم نسبتاً منظم اعضا می‌تواند ساخت را ساده‌تر کند، اما تعداد و جزئیات اتصالات همچنان باید کنترل شود.
خرپای فضاکار
خرپای فضاکار به‌جای یک صفحه، شبکه‌ای سه‌بعدی از اعضا ایجاد می‌کند. این سیستم برای پوشش فضاهای بزرگ و فرم‌های خاص مناسب است، اما گره‌ها و تحلیل آن پیچیده‌تر از خرپای صفحه‌ای هستند.
مزایای سوله خرپایی
نسبت مناسب مقاومت به وزن
در برخی دهانه‌ها، خرپا می‌تواند با انتقال نیروها به‌صورت محوری، نسبت مقاومت به وزن مناسبی ایجاد کند. منابع فنی حوزه سازه‌های خرپایی نیز تبدیل بخشی از بارها به نیروهای محوری کششی و فشاری را یکی از دلایل کارایی این سیستم می‌دانند.
این مزیت به معنی سبک‌بودن قطعی نیست؛ زیرا وزن واقعی به ارتفاع خرپا، اعضای فرعی، گره‌ها، مهاربندها و الزامات نصب وابسته است.
قابلیت پوشش دهانه‌های بزرگ
خرپا می‌تواند برای دهانه‌هایی که استفاده از تیر توپر به وزن یا عمق زیاد نیاز دارد، گزینه مناسبی باشد. با افزایش دهانه، ارتفاع خرپا و کنترل تغییرمکان اهمیت زیادی پیدا می‌کند.
فضای داخلی بدون ستون میانی
در صورت طراحی صحیح، می‌توان سالن‌هایی با فضای باز و بدون ستون میانی ایجاد کرد. این ویژگی برای سالن ورزشی، نمایشگاه، انبار و برخی کارخانه‌ها مفید است.
کاهش احتمالی وزن برخی اعضا
در مقایسه با تیر توپر مشابه، خرپا ممکن است وزن فولاد عضو اصلی را کاهش دهد؛ اما باید مجموع وزن اعضا، ورق‌های گاست، اتصالات، لاپه‌ها، مهاربندها و پوشش بررسی شود.
امکان عبور برخی تأسیسات
فضای داخل خرپا می‌تواند برای عبور بعضی کانال‌ها و تأسیسات استفاده شود. این کار فقط زمانی مجاز است که عبور تأسیسات باعث حذف مهاربند، تضعیف عضو یا ایجاد بار پیش‌بینی‌نشده نشود.
قابلیت ساخت در کارگاه
برخی خرپاها را می‌توان در کارگاه مونتاژ کرد و سپس به محل پروژه منتقل نمود. این موضوع ممکن است نیاز به کارخانه بزرگ را کاهش دهد، اما کیفیت کارگاه باید با کنترل ابعاد، جوش و ایمنی همراه باشد.
قابلیت جداسازی در اتصالات پیچی
اگر اتصالات با پیچ طراحی شده باشند، بازکردن و جابه‌جایی برخی اجزا امکان‌پذیر است. وضعیت خوردگی، تغییرشکل و تطابق با فونداسیون جدید باید بررسی شود.
معایب و محدودیت‌های سوله خرپایی
تعداد زیاد اعضا و اتصالات
خرپا نسبت به یک تیرورق ساده، معمولاً گره‌ها و اعضای بیشتری دارد. هر اتصال یک نقطه بالقوه برای خطای ساخت، ضعف جوش، خوردگی یا مشکل نصب است.
حساسیت به کمانش اعضای فشاری
عضو فشاری خرپا ممکن است در صفحه یا خارج از صفحه کمانه کند. طول مؤثر، شرایط انتهایی، نسبت لاغری، مهار جانبی و خروج از مرکزیت اتصال در این موضوع اثرگذارند.
پیچیدگی کنترل کیفیت
کنترل یک خرپای چندعضوی فقط با اندازه‌گیری طول کلی انجام نمی‌شود. باید موارد زیر بررسی شوند:
- طول و راستایی اعضا.
- زاویه اعضای قطری.
- محل گره‌ها.
- کیفیت جوش.
- ابعاد ورق گاست.
- هم‌محوری اعضا.
- تابیدگی و اعوجاج.
- شماره‌گذاری قطعات.
- انطباق با نقشه ساخت.
افزایش عمق سازه‌ای
برای دستیابی به عملکرد مناسب، خرپا به عمق مشخصی نیاز دارد. این عمق ممکن است ارتفاع مفید زیر سقف را کاهش دهد یا ارتفاع کلی ساختمان را افزایش دهد.
محدودیت در نصب جرثقیل سقفی
جرثقیل سقفی نیروهای عمودی، افقی، ضربه‌ای و تکراری ایجاد می‌کند. اتصال مسیر جرثقیل به سیستم خرپایی نیازمند طراحی ویژه ستون‌ها، تیرهای مسیر، گره‌ها و فونداسیون است.
راهنمای AISC برای ساختمان‌های صنعتی دارای جرثقیل، موضوعاتی مانند تکیه‌گاه جرثقیل، خستگی و معیارهای بهره‌برداری را به‌طور مستقل مورد توجه قرار می‌دهد.
اقتصادی‌نبودن در همه دهانه‌ها
در دهانه‌های کوچک یا کاربری ساده، هزینه ساخت و اتصال خرپا ممکن است از قاب تیرورقی ساده بیشتر شود. مقایسه باید با برآورد واقعی هر دو سیستم انجام شود.
ریسک خرابی زنجیره‌ای در طراحی یا اجرای ضعیف
خرپا یک سیستم وابسته به پیوستگی مسیر نیرو است. خرابی یک عضو یا گره ممکن است بار را به اعضای مجاور منتقل کند و در صورت نبود ظرفیت ذخیره کافی، آسیب گسترده‌تری ایجاد شود. این مسئله دلیل مهمی برای طراحی دقیق، کنترل اتصالات و بازرسی اجرایی است.
سوله خرپایی در برابر سوله تیرورقی
معیار | سوله خرپایی | سوله تیرورقی |
مسیر اصلی نیرو | عمدتاً محوری در اعضا | خمش، برش و محوری در اعضای قاب |
تعداد اعضا | زیاد | کمتر یا متوسط |
تعداد اتصالات | معمولاً زیاد | کمتر از خرپا در هندسه مشابه |
دهانه بزرگ | در برخی شرایط مناسب | مناسب، اما ممکن است وزن افزایش یابد |
ارتفاع سازه | معمولاً بیشتر | قابل‌کنترل‌تر |
جرثقیل سقفی | نیازمند بررسی ویژه | معمولاً ساده‌تر برای پیش‌بینی |
ساخت | مونتاژ اعضا و گره‌ها | ساخت تیرورق و جوش طولی |
کنترل کمانش | اعضای فشاری و صفحه خرپا | جان، بال و قاب |
فضای تأسیسات | امکان عبور درون خرپا | محدودتر و وابسته به جزئیات |
تعمیر و نگهداری | اتصالات و گره‌های متعدد | جوش، ورق و پوشش |
اقتصادی‌بودن | وابسته به دهانه و هندسه | وابسته به وزن و بارگذاری |
آیا سوله خرپایی همیشه سبک‌تر است؟
اغلب در تبلیغات، سوله خرپایی با عنوان «سوله سبک» معرفی می‌شود؛ اما این عبارت باید با احتیاط استفاده شود.
برای مقایسه واقعی، باید وزن این اجزا محاسبه شود:
- خرپا.
- ستون‌ها.
- لاپه‌ها.
- وال‌پست‌ها.
- استرات‌ها.
- مهاربندها.
- ورق‌های گاست و اتصال.
- تیر یا سازه جرثقیل.
- پوشش و متعلقات.
- فولاد مصرفی تقویت‌های موضعی.
یک خرپای سبک اما دارای اتصالات زیاد، پوشش سنگین یا مهاربندی گسترده ممکن است در مجموع تفاوت زیادی با قاب تیرورقی نداشته باشد.
همچنین وزن کمتر اسکلت می‌تواند واکنش قائم فونداسیون را کاهش دهد، اما نیروهای کششی باد و واژگونی ممکن است همچنان به پی بزرگ یا مهار مناسب نیاز داشته باشند.
اصول طراحی سازه‌ای سوله خرپایی
تعیین هندسه
هندسه خرپا باید بر اساس دهانه، شیب سقف، ارتفاع مفید، بارگذاری و محدودیت‌های معماری تعیین شود. ارتفاع خیلی کم می‌تواند نیروهای اعضا را افزایش دهد و ارتفاع زیاد ممکن است حجم سازه و هزینه پوشش را بالا ببرد.
تعیین آرایش اعضا
آرایش اعضای قطری و قائم باید به شکلی باشد که:
- طول اعضای فشاری بیش از حد نشود.
- گره‌ها در محل مناسب بارگذاری قرار گیرند.
- تعداد اتصالات قابل‌کنترل بماند.
- مسیر انتقال نیرو پیوسته باشد.
- مهاربندی خارج از صفحه تأمین شود.
کنترل اعضای کششی
اعضای کششی باید از نظر مواردی مانند تسلیم مقطع gross، گسیختگی مقطع net، پارگی بلوکی و ظرفیت اتصال بررسی شوند. در اعضای دارای سوراخ پیچ، کاهش سطح خالص اهمیت دارد.
کنترل اعضای فشاری
اعضای فشاری باید در برابر کمانش کلی و موضعی کنترل شوند. طول مؤثر به شرایط اتصال و مهار وابسته است و نمی‌توان صرفاً طول هندسی عضو را معیار قرار داد.
کنترل گره‌ها و اتصالات
در گره‌ها، موارد زیر باید بررسی شوند:
- ظرفیت ورق گاست.
- پارگی و بلوک برشی.
- لهیدگی اطراف سوراخ پیچ.
- ظرفیت جوش.
- کمانش موضعی ورق.
- خروج از مرکزیت.
- هم‌محوری اعضا.
- انتقال نیروی چند عضو در یک ناحیه.
کنترل تغییرمکان
تغییرمکان سقف روی آب‌بندی پوشش، عملکرد درها، دوام فلاشینگ و ظاهر ساختمان اثر می‌گذارد. در سالن‌هایی با تجهیزات حساس یا جرثقیل، معیارهای بهره‌برداری اهمیت بیشتری دارند.
بارهای معکوس
در اثر باد، مکش سقف یا برخی ترکیب‌های بارگذاری، عضوی که در حالت عادی کششی است ممکن است فشاری شود. بنابراین طراحی نباید تنها بر یک جهت بارگذاری انجام شود.
بارهای مهم در طراحی سوله خرپایی
وزن مرده
شامل وزن خرپا، لاپه، پوشش، عایق، تأسیسات آویزان و اجزای ثابت است. برآورد کم وزن مرده باعث کم‌برآوردی نیروهای سازه‌ای می‌شود.
بار برف
بار برف به منطقه، شیب سقف، شکل ساختمان، تجمع برف و اختلاف ترازها بستگی دارد. در سقف‌های خاص یا چنددهانه، بارگذاری نامتقارن نیز ممکن است مهم باشد.
بار باد
فشار و مکش باد باید برای پوشش، لاپه‌ها، مهاربندها، ستون‌ها، اتصالات و فونداسیون بررسی شود. اتصالات پوشش در نواحی گوشه و لبه معمولاً تحت مکش بیشتری قرار می‌گیرند.
بار زلزله
در طراحی لرزه‌ای، جرم، سختی، شکل‌پذیری، مهاربندی و جزئیات اتصال اهمیت دارند. خرپا نباید فقط برای بار قائم طراحی شود؛ سیستم باید مسیر انتقال نیروهای جانبی را نیز تأمین کند.
بار تجهیزات
کانال، تابلو، خطوط تولید، فن، روشنایی یا تجهیزات معلق می‌توانند بار متمرکز ایجاد کنند. محل اتصال آن‌ها باید از قبل مشخص شود.
بار جرثقیل
در صورت وجود جرثقیل، بارهای قائم، افقی، ضربه، شتاب و خستگی باید بررسی شوند. فرض «جرثقیل سبک» بدون مشخصات سازنده و کلاس کاری قابل اتکا نیست.
ساخت و اجرای سوله خرپایی
آماده‌سازی نقشه‌های شاپ
نقشه‌های شاپ باید تمام قطعات، گره‌ها، ورق‌های اتصال، نوع جوش، پیچ، تلرانس و ترتیب مونتاژ را نشان دهند.
برش و سوراخ‌کاری
دقت سوراخ‌ها و برش‌ها برای هم‌راستایی اعضا ضروری است. سوراخ‌کاری در محل پروژه بدون الگوی دقیق می‌تواند باعث کاهش سطح مقطع و ضعف اتصال شود.
مونتاژ روی شابلون
مونتاژ روی سطح تراز و شابلون مناسب، خطای هندسی را کاهش می‌دهد. خرپای تاب‌دار هنگام نصب ممکن است باعث واردشدن تنش ثانویه به اتصالات شود.
جوشکاری یا اتصالات پیچی
انتخاب جوش یا پیچ به طراحی، امکان حمل، تجهیزات کارگاه، قابلیت بازرسی و نیاز به بازکردن سازه وابسته است.
کنترل ابعادی
پس از مونتاژ، دهانه، ارتفاع، فاصله گره‌ها، راستایی وترها و محل اتصال باید اندازه‌گیری شوند.
رنگ و پوشش ضدخوردگی
گره‌های متراکم و نقاطی که آب یا آلودگی در آن‌ها جمع می‌شود، باید با دقت بیشتری آماده‌سازی و پوشش‌دهی شوند.
حمل
خرپاهای بلند یا عریض ممکن است به حمل ویژه نیاز داشته باشند. در طراحی باید محدودیت تریلی، مسیر، ارتفاع پل‌ها و امکان تخلیه بررسی شود.
نصب موقت
در زمان نصب، خرپا ممکن است پیش از تکمیل مهاربندها پایداری کافی نداشته باشد. طرح نصب باید توالی قاب‌ها و مهاربندی موقت را مشخص کند.
کنترل کیفیت سوله خرپایی
کنترل مصالح
- تطبیق گرید فولاد با مشخصات.
- کنترل ضخامت و ابعاد مقاطع.
- بررسی گواهی مصالح.
- کنترل خوردگی و آسیب سطحی.
کنترل جوش
- تأیید روش جوشکاری.
- صلاحیت جوشکار.
- کنترل پیش‌گرم در صورت نیاز.
- بازرسی چشمی.
- آزمون غیرمخرب در نقاط تعیین‌شده.
- کنترل اعوجاج.
کنترل پیچ‌ها
- تطبیق گرید و قطر پیچ.
- کنترل سوراخ‌ها.
- رعایت طول رزوه و واشر.
- سفت‌کردن مطابق روش مشخص.
- ثبت پیچ‌های بازرسی‌شده.
کنترل هندسه
- فاصله و زاویه اعضا.
- شاقولی و راستایی ستون‌ها.
- تراز گره‌ها.
- طول دهانه.
- محل مهاربندها.
- تلرانس نصب.
مدارک تحویل
کارفرما باید در پایان پروژه، نقشه‌های چون‌ساخت، گزارش کنترل کیفیت، گواهی مواد، نتایج آزمون‌ها، مشخصات رنگ و دستورالعمل نگهداری را دریافت کند.
کاربردهای سوله خرپایی
سوله خرپایی می‌تواند در کاربری‌های مختلف استفاده شود:
- انبارهای با دهانه باز.
- سالن‌های ورزشی.
- نمایشگاه‌ها و سالن‌های تجمع.
- کارگاه‌های تولیدی.
- آشیانه هواپیما.
- سالن‌های تعمیر و نگهداری.
- سازه‌های موقت یا قابل‌مونتاژ.
- فضاهای کشاورزی و دامداری.
- برخی سالن‌های لجستیک.
- پوشش سکوها و فضاهای بزرگ.
اما برای هر کاربری باید شرایط بهره‌برداری جداگانه بررسی شود. سوله‌ای که برای انبار سبک مناسب است، لزوماً برای کارخانه جرثقیل‌دار یا سالن دارای نیم‌طبقه مناسب نیست.
چه زمانی سوله خرپایی انتخاب مناسبی نیست؟
در شرایط زیر، باید گزینه‌های دیگر نیز جدی بررسی شوند:
- دهانه کوچک و هندسه ساده.
- نیاز به جرثقیل سنگین و پرتکرار.
- نیاز به نیم‌طبقه یا بارهای متمرکز زیاد.
- محدودیت شدید در ارتفاع سازه.
- محیط بسیار خورنده و دشوار برای بازرسی گره‌ها.
- نبود سازنده و تیم نصب باتجربه.
- نیاز به تغییرات مکرر در مسیر تأسیسات.
- فاصله زیاد کارخانه یا کارگاه تا محل پروژه.
- نبود طرح کنترل کیفیت برای اتصالات.
این موارد به معنای ممنوع‌بودن خرپا نیستند؛ بلکه نشان می‌دهند انتخاب آن باید با تحلیل دقیق‌تری انجام شود.
اشتباهات رایج در طراحی و اجرای سوله خرپایی
ساخت خرپا بر اساس نمونه آماده
هندسه یک پروژه را نمی‌توان بدون بررسی بارگذاری برای پروژه دیگر کپی کرد.
استفاده از مقاطع نامشخص
جایگزین‌کردن نبشی، قوطی یا لوله بدون تأیید طراح می‌تواند ظرفیت و رفتار اتصال را تغییر دهد.
بی‌توجهی به خروج از مرکزیت
اگر محور اعضا در گره‌ها هم‌مرکز نباشند، نیروهای خمشی ثانویه ایجاد می‌شوند.
اتصال بار به وسط عضو
آویزان‌کردن تجهیزات از وسط عضو، در حالی که عضو برای بار گره‌ای طراحی شده، می‌تواند خمش موضعی ایجاد کند.
حذف اعضای قطری برای عبور تأسیسات
هر عضو بخشی از مسیر نیرو است. حذف آن باید با بازطراحی خرپا همراه باشد.
اجرای جوش کوتاه یا ناقص
طول و اندازه جوش باید مطابق طراحی باشد. جوش ظاهری یا منقطع بدون مبنای فنی قابل قبول نیست.
نصب بدون مهاربندی موقت
پایداری نهایی پس از تکمیل همه مهاربندها ایجاد می‌شود؛ در مراحل میانی، طرح نصب اهمیت ویژه دارد.
عوامل مؤثر بر قیمت سوله خرپایی
هزینه سوله خرپایی فقط از وزن پروفیل‌ها تشکیل نمی‌شود.
هزینه خرپا = مقاطع اصلی + گره‌ها و ورق‌های اتصال + رش و سوراخ‌کاری + جوش یا پیچ + رنگ + حمل + نصب + کنترل کیفیت
عوامل کاهش‌دهنده هزینه
- هندسه منظم.
- تکرارپذیری قطعات.
- کاهش تعداد انواع مقاطع.
- طراحی گره‌های قابل ساخت.
- تولید کارخانه‌ای دقیق.
- استفاده از اتصالات مناسب حمل و نصب.
- هماهنگی زودهنگام سازه و پوشش.
عوامل افزایش‌دهنده هزینه
- گره‌های پیچیده.
- دهانه یا ارتفاع غیرمعمول.
- مقاطع خاص.
- جرثقیل سقفی.
- حمل ویژه.
- نصب دشوار.
- آزمون‌های گسترده.
- محیط خورنده.
- تغییرات حین ساخت.
جمع بندی
سوله خرپایی زمانی ارزش فنی و اقتصادی خود را نشان می‌دهد که هندسه، دهانه، بارگذاری، ساخت و نصب آن با یکدیگر هماهنگ باشند. این سیستم می‌تواند برای دهانه‌های باز، سالن‌های ورزشی، نمایشگاه‌ها و برخی پروژه‌های صنعتی گزینه‌ای کارآمد باشد.
در عین حال، سبک‌بودن تبلیغاتی را نباید با وزن نهایی تأییدشده اشتباه گرفت. کیفیت گره‌ها، کنترل کمانش اعضای فشاری، مهاربندی خارج از صفحه، عملکرد فونداسیون و پایداری مرحله نصب به‌اندازه مقاطع اصلی اهمیت دارند.
برای تصمیم‌گیری نهایی:
- کاربری و بارهای واقعی را مشخص کنید.
- خرپایی و تیرورقی را با مدل سازه‌ای هم‌دامنه مقایسه کنید.
- وزن کل و تعداد اتصالات را بررسی کنید.
- نیاز جرثقیل و تجهیزات آینده را از ابتدا لحاظ کنید.
- توان واقعی سازنده و تیم نصب را ارزیابی کنید.
- کنترل کیفیت گره‌ها و اعضا را در قرارداد الزام‌آور کنید.
راهنمای AISC برای طراحی ساختمان‌های صنعتی نیز بر بررسی جداگانه سیستم‌های سقف، دیوار، مهاربندی، مهار ستون، تکیه‌گاه جرثقیل و معیارهای بهره‌برداری تأکید می‌کند؛ این رویکرد نشان می‌دهد انتخاب خرپا باید بخشی از طراحی کامل ساختمان باشد، نه یک تصمیم صرفاً بر اساس وزن فولاد
سوالات متداول (FAQ)
سوله خرپایی سازه‌ای فولادی است که قاب اصلی سقف آن از اعضای مثلثی‌شکل کششی و فشاری ساخته می‌شود.
خیر. ممکن است در برخی دهانه‌ها سبک‌تر باشد، اما وزن کل باید با احتساب اعضای فرعی، گره‌ها، مهاربندها و پوشش مقایسه شود.
در برخی شرایط بله. مناسب‌بودن آن به دهانه، ارتفاع خرپا، بارگذاری، تغییرمکان، حمل و هزینه ساخت بستگی دارد.
ممکن است، اما باید از ابتدا برای ستون، تیر مسیر، اتصالات، فونداسیون و بارهای تکراری طراحی شود. اضافه‌کردن جرثقیل به سازه آماده می‌تواند دشوار و پرهزینه باشد.
تعداد زیاد اعضا و اتصالات و حساسیت اعضای فشاری به کمانش، از مهم‌ترین چالش‌های آن هستند.
دهانه، ارتفاع، وزن فولاد، نوع مقاطع، تعداد گره‌ها، پوشش، فونداسیون، حمل، نصب و نیاز به جرثقیل بر قیمت اثر دارند.
منابع و مراجع علمی معتبر (References)
- AISC Design Guide 7، ملاحظات طراحی ساختمان‌های صنعتی با و بدون جرثقیل، سیستم‌های سقف و دیوار، مهاربندی، مهار ستون، تکیه‌گاه جرثقیل و خستگی.
- AISC Steel Interchange، ملاحظات طراحی سیستم‌های خرپایی، انتقال نیرو در اتصال خرپا به ستون و اهمیت بررسی ظرفیت اعضا و اتصال.
- منبع فنی درباره رفتار محوری اعضای خرپا و نسبت مقاومت به وزن در سازه‌های خرپایی؛ استفاده‌شده برای توضیح مبنای عملکرد سیستم
